Erster Ansatz
Die ersten Ansätze. Modellieren, Konstruieren und Designen.
Was muss alles erstellt werden und worauf muss geachtet werden?
1xBodenplatte 1x Motormechanismus 1x Oberteil mit Lager und dem Mechanismus Säulen um Höhe zu bestimmen
Es muss hoch genug sein damit man die French Pres im ausgefahrenen Zustand reinstellen kann. Die Konstruktion muss stabil sein. Man muss achten auch genug Platz für die Elektronik frei zu halten
Das Gerüst

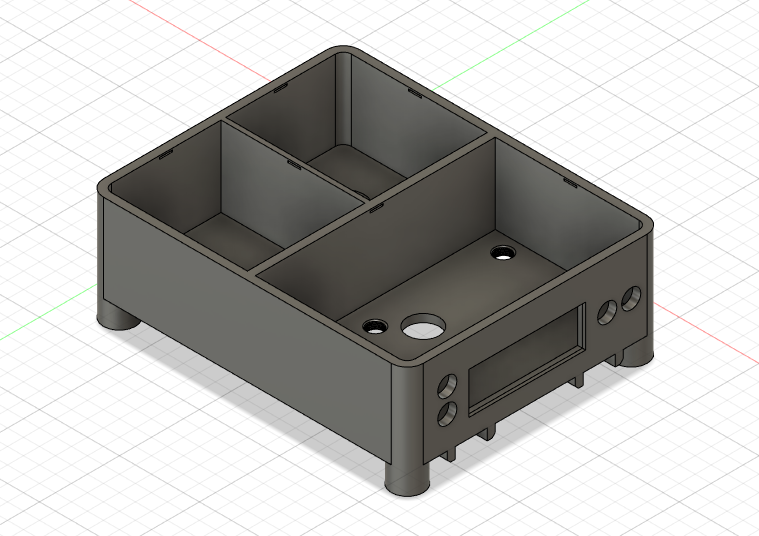

Die Bodenplatte sowie das Oberteil haben die Maße 20cmx16cm. Das Oberteil ist mit Deckel 8cm hoch. Die Bodenplatte besitzt eine Vertiefung um die French Press an der Position zu fixieren. An den Ecken jeweils ein Gewinde um die Säulen zu befestigen.

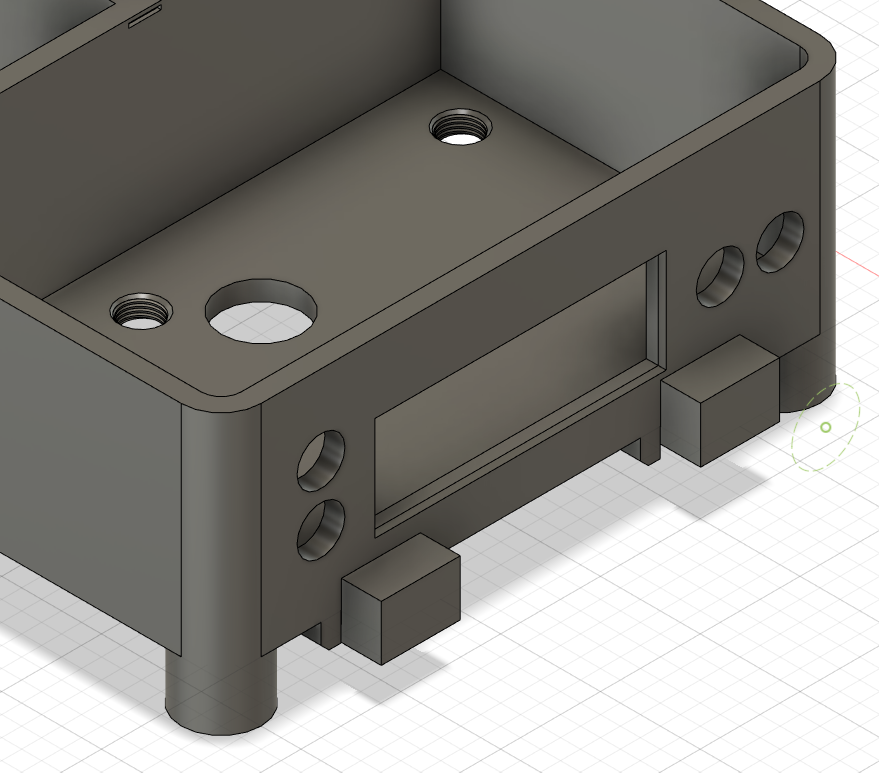

Das Oberteil besitzt 2 Kammern für die Lagerung. Öffnungen für LCD Display und Tasten

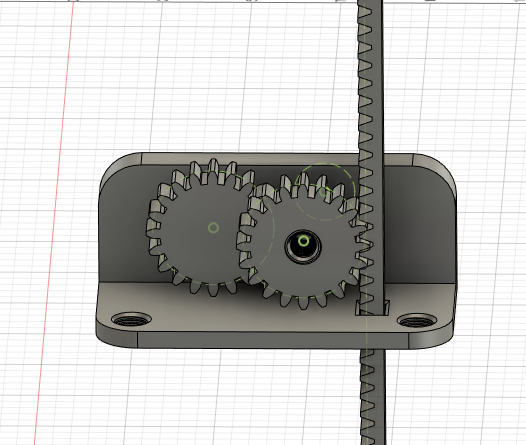

Der Mechanismus zum Runterdrücken
Zahnräder zur Kraftübertragung nutzen
Drehzahländerung erfolgt durch großes Zahnrad auf kleines Zahnrad, welches ein großes Zahnrad besitzt
Durch den Motor wird das vertikale Zahnrad runtergedrückt
Zu Beachten: Darf nicht höher sein als das Oberteil Schrauben zur Befestigung an das Oberteil
Der Mechanismus um die Sorten in den Behälter zu führen

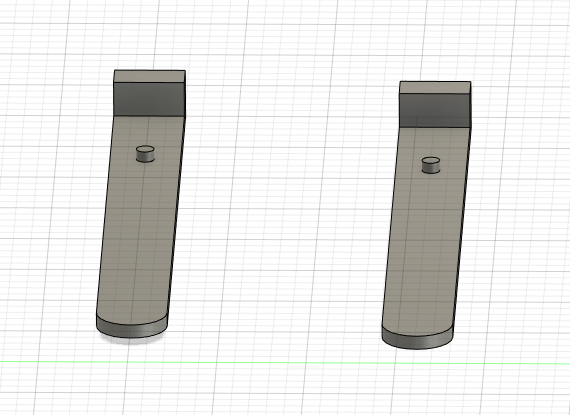

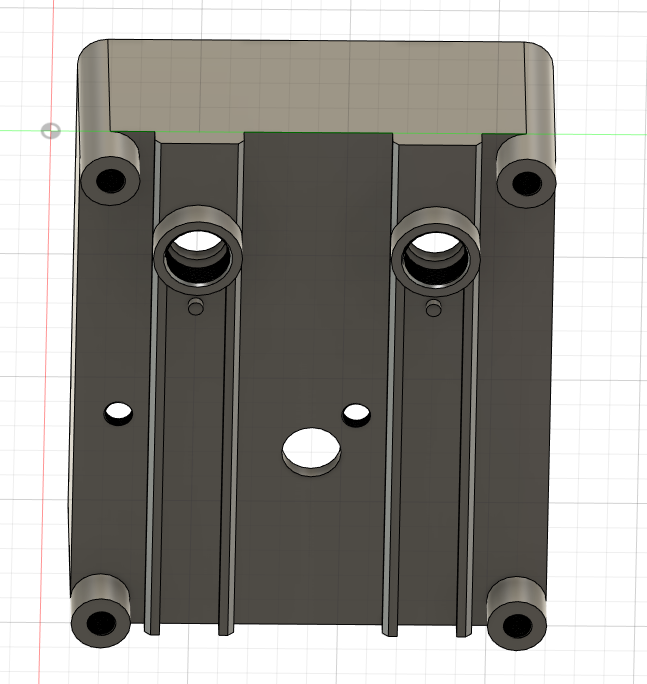

Durch das Ziehen der Ziehschalter, öffnet sich das Gate an der jeweiligen Kammer und das Pulver fällt durch die Röhre in di French Press Am Oberteil und am Ziehschalter ist eine Noppe um die ein Gummiband eingespannt wird. Dadurch schließt sich das Gate automatisch, wenn man es loslässt. Grund dafür keinen Motor zu benutzen ist, weil man selbst bestimmen kann wieviel Pulver man will
